金属结构物对测量的影响
西安理工大学
杨农合 2005.6
巷道试验场场地说明:地面支撑结构为巷道的支撑结构建筑在地面形式，支撑钢架为工字梁，形状为圆弧型。地下巷道距地面的深度为4m ，内部为钢架支撑，上有单轨吊车轨道，下有双根轨道。

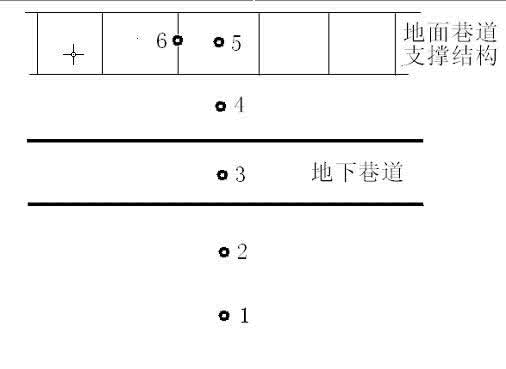

测点说明： 1号点为正常场，3号点为地下巷道的正上方，5号点为地面支撑结构的2个支撑工字钢的中心，6点为正对地面支撑结构的支撑工字钢。点间距为3m。

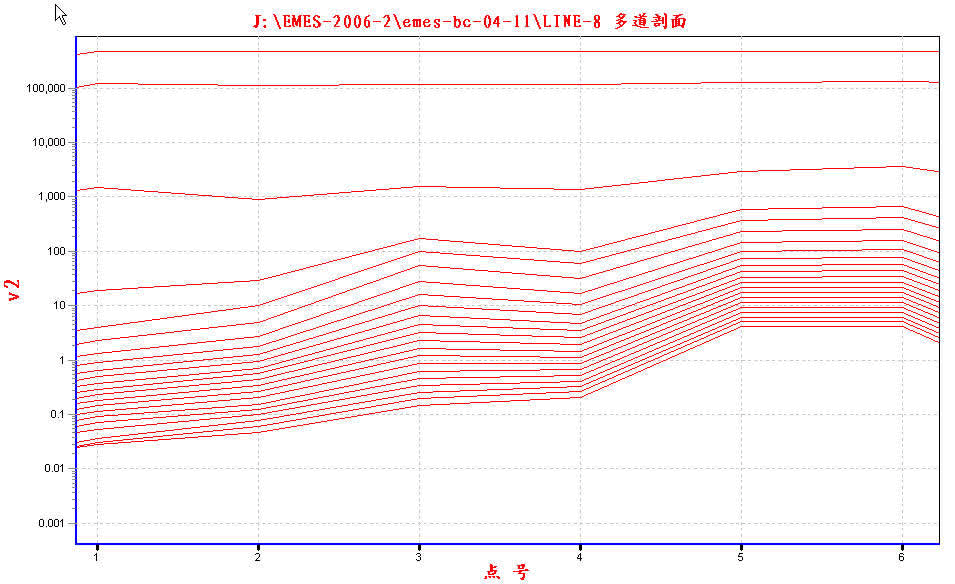

通过曲线对比和多道剖面可以看出，地面支撑结构v2响应值高于巷道v2响应值，通过第5点和第6点可以看出地面支撑结构工字钢的影响。
因此在应用瞬变电磁法测量时，应尽量避免金属物的影响。远离金属材料制作的框架等结构物。否则金属物影响会严重干扰V2的测量值，会造成假地层结构和假性异常。无论那种解释方法均不能得出正确的结论。
试验地点：河北省某地时间：
2005年 6 月16日
使用仪器：EMES-1型 电磁工程勘查仪
试验人：杨农合
