瞬变电磁法寻找地下热水实例
地点：青海省西宁市南新区，
测量时间：2002年9月7日。
测量仪器： EMRS－2A型，
供电电流：800A，
装置：使用T50中心探头。供电边框10×10m。

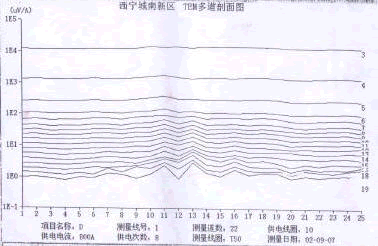

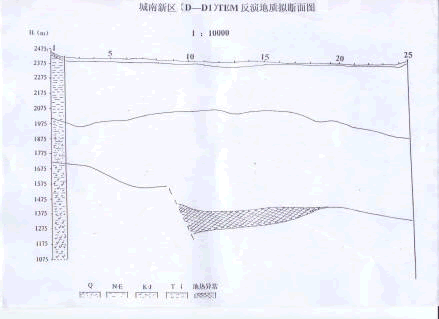

图示为测线的多道剖面图，在第12测点有明显的双峰异常，经一维反演计算得出下图的反演地质拟断面图。推荐经钻井位置为12测点，钻探成井深度1400m，水温61°，日出水量1400立方，钻探验证其测量和解释结果正确。
|
