EMES 瞬变电磁法数据处理程序简介
(适用于EMRS-2A,EMRS-2B,EMRS-3 型电磁勘探仪)
处理程序分为2个功能包:1.数据处理,2.生成图形文件。

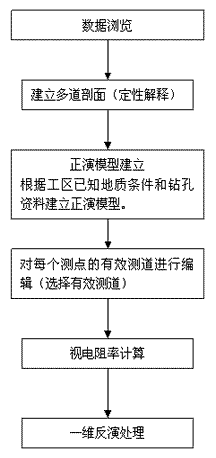

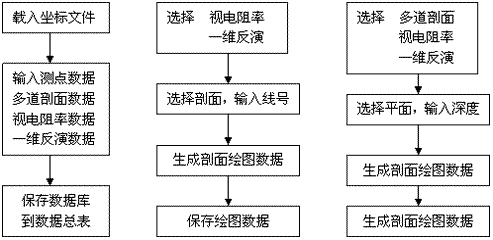

1 EMES瞬变电磁法的数据处理流程 |
2 Surfer绘图数据处理流程 |
![]() |

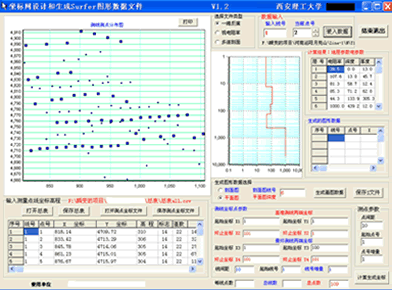

为了使处理出的数据能快速出图,需要将各种数据合成提取,本程序是建立在EXCEL方式下的简易数据库,形成的数据库文件都是按照csv格式,而生成的符合surfer格式的文件则是txt格式。 surfer_dat程序具有2个功能,除了上述的数据合成提取外,还有工区测线测点布置功能,根据工区(4个)拐点坐标和测线间距测点间距,计算出各个测点的布置坐标。 |
![]() |
|
![]() |
|
处理好的数据使用surfer_dat程序,生成符合surfer绘图软件数据格式的各种图件:点位图(测量展点图),V2响应值对应测道平面图,(视)电阻率测线剖面图,(视)电阻率对应深度平面图。 | 生成的绘图数据符合surfer的格式,在surfer下可以直接进行后续的操作。 |
3 EMES瞬变电磁法的数据处理

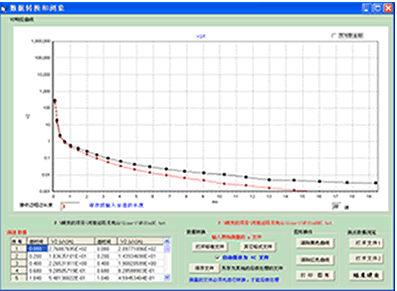

3.1 数据浏览 |

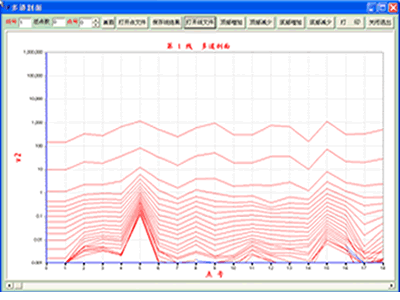

3.2 多道剖面定性解释 |
![]() |
![]() |

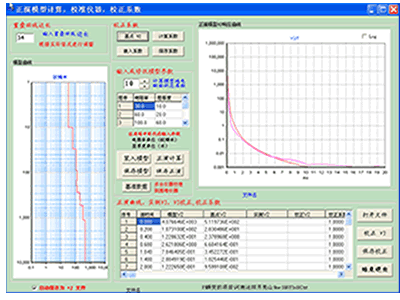

3.3 正演模型建立 |

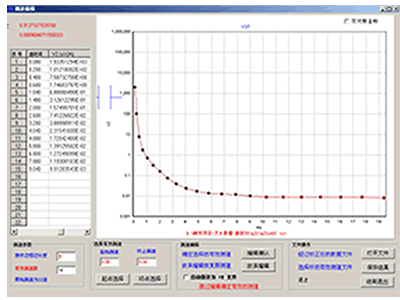

3.4 测道编辑 |
![]() |
![]() |

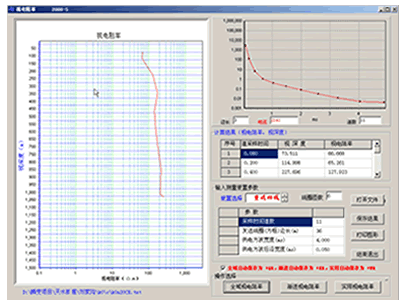

3.5 视电阻率 |

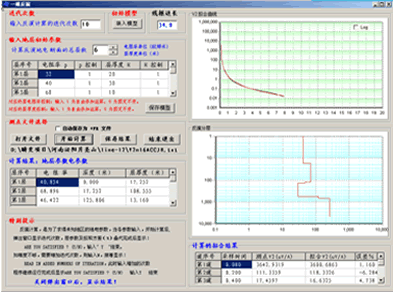

3.6 单点一维反演 |
![]() |
![]() |
4 surfer绘图数据处理 |
|
Surfer是科学类绘图软件,是地质工作者必备的专业成图软件。可以轻松制作基面图、数据点位图、分类数据图、等值线图、线框图、地形地貌图、趋势图等; 要把处理好的数据做成符合surfer的数据格式的剖面图、平面图文件,常常是一件枯燥麻烦的工作。Surfer_dat程序通过建立简易EXCEL数据库的方式,可以方便的生成测点点位图(高程)、多测道中某道平面响应值V2平面等值线图以及视电阻率、一维反演电阻率的剖面、平面图。 同时对地形直接做了改正计算,使得深度直接对应实际高程。 还具有测线测点坐标生成功能,根据拐点坐标等参数,直接生成测点坐标,大大的方便野外施工。 |
![]() |

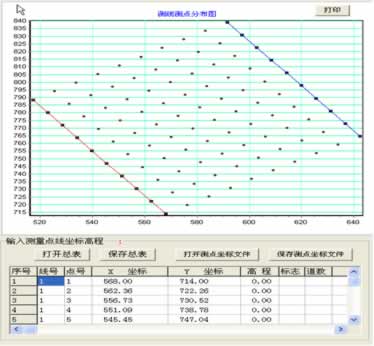

4.1 测线测点坐标生成 |
4.2 建立数据总表 |
输入基准测线的坐标,输入测线,测点参数。 |
4.2.1 坐标入库 装入完整的坐标文件(含有高程)。 把数据库的内容保存为EXCEL后缀为CSV的文本文件。 |
4.2.2 多道剖面、视电阻、一维反演电阻率数据入库 | |
把数据库的内容保存为EXCEL后缀为CSV的文本文件。 |
|
4.3 从数据总表生成surfer格式的剖面、平面图数据文件 |
|
![]() ![]() |
|

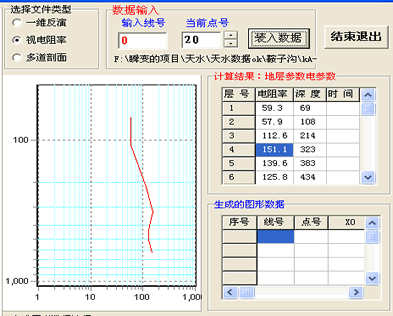

4.3.1 一维反演电阻率数据生成对应测线的剖面图数据 4.3.2 一维反演电阻率数据生成对应深度或高程平面图数据 4.3.3 视电阻率数据生成对应测线的剖面图数据 4.3.4 视电阻率数据生成对应深度或高程平面图数据 4.3.5 多道剖面数据生成对应时间道平面图数据 生成的绘图图数据,保存为.TXT文件。供surfer绘图使用。 |
|
